Készülékek a boncasztalon

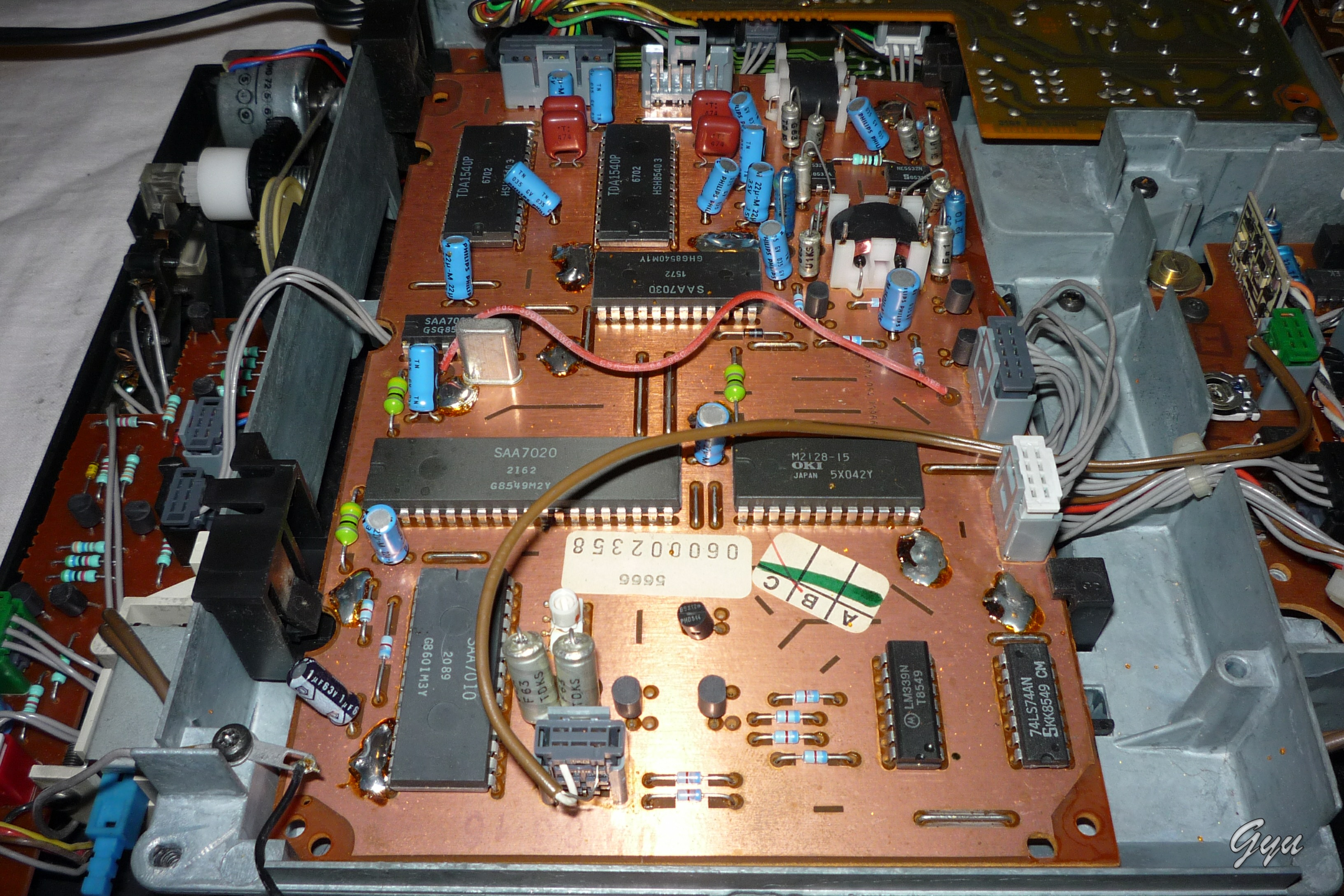

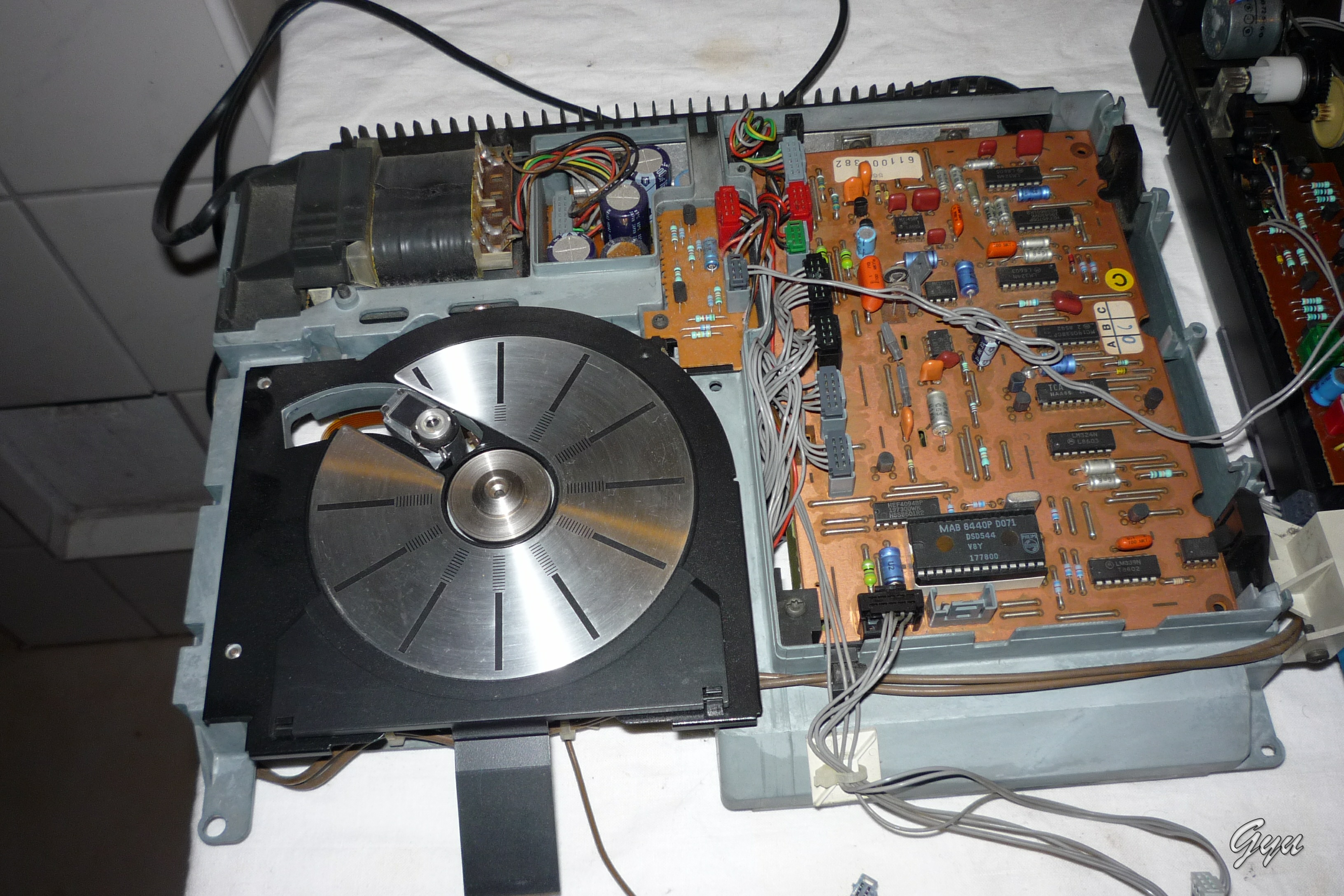

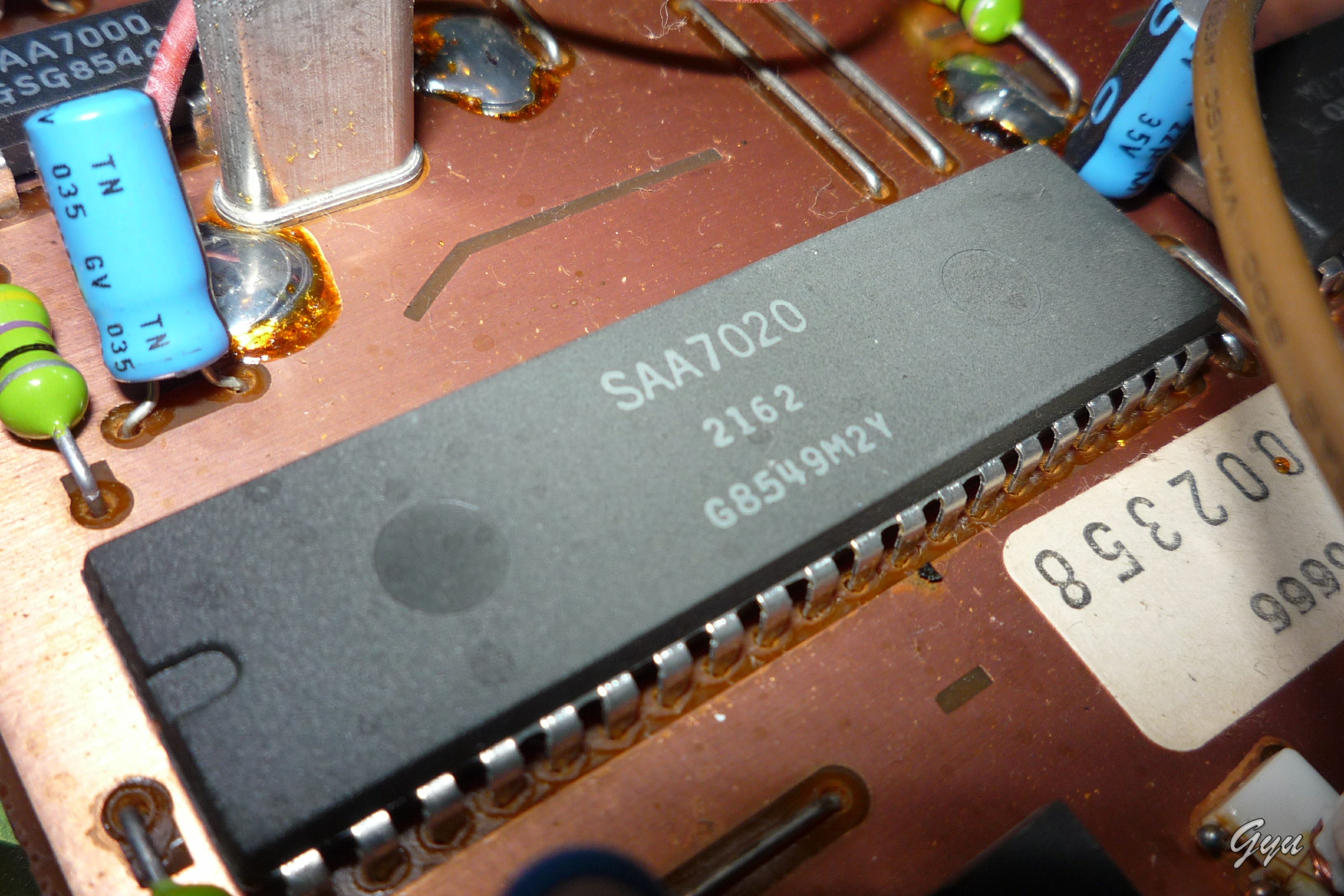

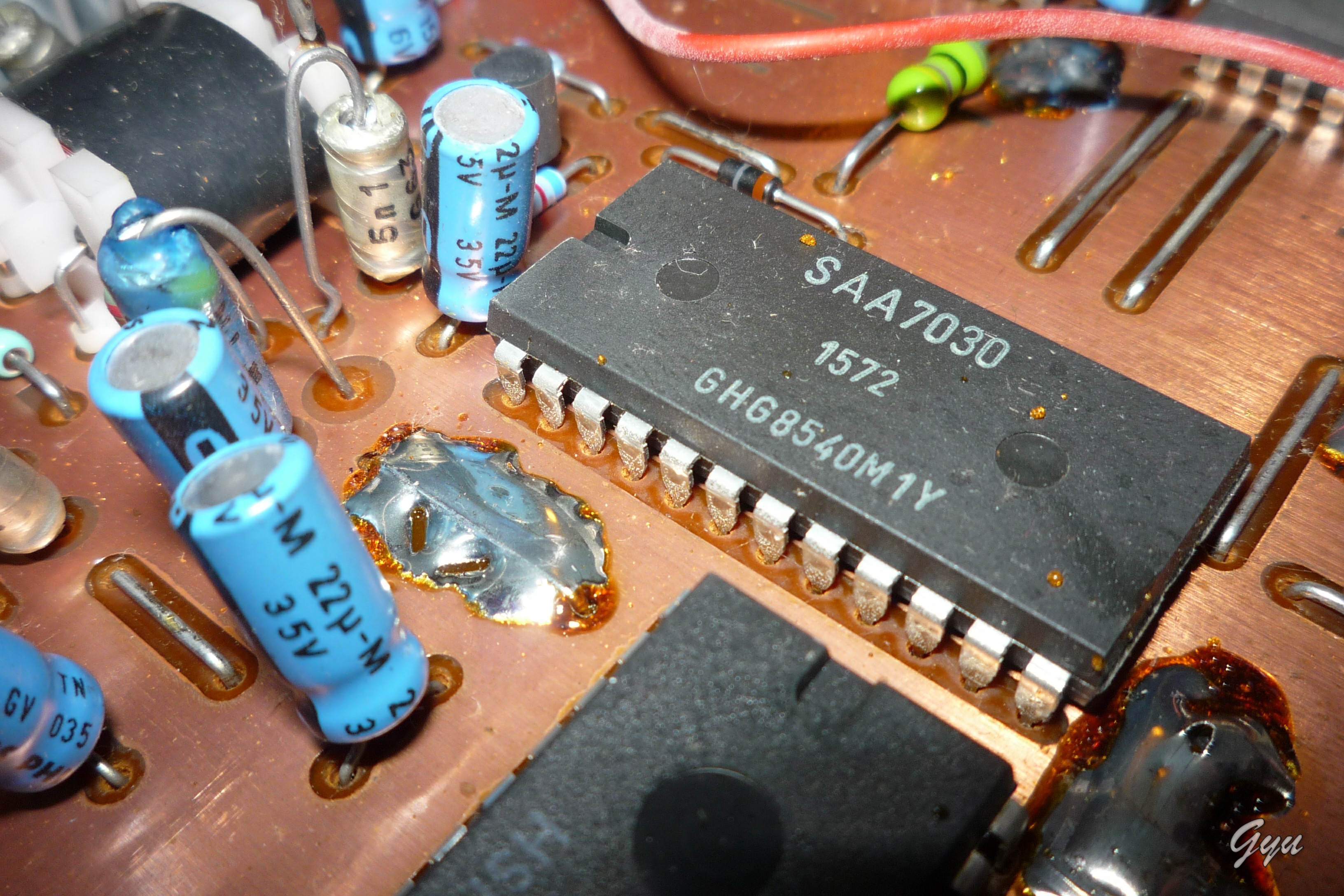

Gyűjteményem gyarapodott pár hónapja eme készülékkel. Szokásomhoz híven hibás készüléket vettem. Hibája: időnként nem olvassa a lemezeket, de egyszercsak gond nélkül olvas minden lemezt és akkor tökéletesen működik... Kontakthiba lesz... szép kihívás. Megvettem. Árát nem mondom, nem volt olcsó. Kinézetre szinte gyűjtői állapotú, pár karc azért van rajta. No készülék megérkezett, kis pihentetés után beüzemeltem. valóban nem látja a lemezeket... Több óra járatás... semmi... óó drága dísz lesz ez. Szervízdoksi beszerez hozzá és nézegetem azért, hátha vannak meglepetések szétszedéskor. nem sok, de van. Szétszedtem... (első kép).. itt széles vigyor ült az arcomra. Philips belső (ezt sejtettem alaból)... no de , hogy egy CD100 fémkasznijára ráépítettek egy CD104 elektronikát... ezt nem gondoltam. És valóban mind a servo, mind a decoder panel mindenféle különlegesség nélkül a Philips CD104/304 paneljai. Semmi extra, semmi speckósabb alkatrészek....(kégli eftárs -eddig úrnak hívtam ezt a kétlábút, de nem érdemli meg-figyelmébe ajánlom...ezért anno lehülyézett, amikor azt mondtam, hogy ez Philips update: épp három nap némítást adott ezen kijelentésemért egy csoportban kiskirálykodó szomoródi asztaloska. és bizony bármennyire fáj ez Philips.. tiltogathatsz törölheted a hozzászólásaim a csoportodban, attó a tény tény marad)... CDM-1 futómű van benne. Mivel a CD104 paneljai vannak benne, így a fémvázba meg kellett csinálni a CD100 tápegység panelrészét (ugye ott az egyik panelra van ráépítve a tápegység). A rendszervezérlést azért gyártott ehhez a készülékhez sajátot a Philips . Na azért ne várjunk nagy csodát...nagyjából a CD104 vezérlése (vagy inkább egy Marantz CD54 vezérlését vették alapnak). Megkapta a régebbi készülékekből ismert ledsort (itt 20 db-ot)-erre írtam, hogy CD54- ... és egy különlegességet: érintőgombokat. és ez a rákfenéje a készüléknek. A vezérlőpanelt a fotók készítésekor nem vettem ki-nem mertem, nem láttam róla akkor leírást, hogyan is oldotta meg a Philis- azóta már tudom hogyan, így pont a mai napon kiszereltem a készülékből...de sajna nem jutott eszembe fotózni. Szóval a gombok ugyanúgy "mátrix"-ban, mint a legtöbb cd-inél a cégnek. Ugyanúgy a rendszervezérlő proci figyeli őket. No de itt egy tranzisztort nyitunk ki az újunk által. (sztatikus töltés, a testünk által összegyűjtött elektronikus zajok, stb).. No de ezt nem egyszerűen oldotta meg a gyártó. panelon kis érintkező csúcsok vannak (mint a Videoton modulcsatlakozói-kb pont ugyanúgy oxidálódnak is), amik egy gumi hengerhez nyomódnak, a henger másik vége meg a kezelőpanel plexilapjának hátsó feléhez nyomódik. Nem lenne ez rossz megoldás, ha az érintkezők nem oxidálódnának el, ha a gumi nem vesztene vezetőképességéből, ha a még jól vezető gumi nem venné el a szomszédos már kevésbé vezető elé tartott újjunk töltését... Na jó így 37 évesen már megengedett az ilyen. Szóval ezzel le is lőttem még egy hibáját a készüléknek. Láttam rá videót, hogyan növelik meg az érzékenységét: raknak a pöckökre még vezető felületet. Nekem most nem volt kedven, így csak picit megcsiszoltam a pöckök csúcsait és megforrasztottam picit. 3 gomb nem ment eddig (clear, vissza tekerés, repeat). ettől a művelettől a Clear gomb tökéletes lett, a másik kettő azért elég érzéketlen maradt...majd ha lesz kedvem mókolok még rajta-de nem izgat, mert ezen gombokat nem használom igazán. Szóval azt is lelőttem, hogy végülis megy a készülék. Szóval első este járatás, semmi...Másnap újabb járatás, 40 perc múlva magától elindult és tökéletesen lejátsza a cd-ket...egész addig működik, míg ki nem hül. A fotók készítése óta újra kondiztam az egész gépet (kivétel a vezérlő panel-azon maradt két kondi-majd egyszer kicserélem)..sajna nem javult ettől a hiba... no készüléket elcsomagoltam akkor, most elővettem... bedugtam és egyből ment..fasza... így keressem újra a kontakthibát ... na azért ha már kivettem a vezérlő panelt, az egészet átforrasztottam... volt pár gyanús forrasztás..hogy azt a két kondit miért nem cseréltem ki? ki akartam, elfelejtettem...szóval készülék most megy, minden lemezt olvas... meleg van... majd hűvösebb időben kiderül, hogy előjön-e a hiba ...ha igen egy tippem van, de azzal nem tudok mit csinálni (optikában fotódiódáknál lesz bibi-forrazstások ott látszólag rendben)...
No szóval ez egy Philips CD104 készülék, CD100 tápegységgel... hangra CD104-re számítottam. Mint írtam semmi különleges, magasabb minőségi szintű alkatrész nincs benne egy CD104-hez képest. No de a hangja. Bemelegedés után olyan dinamikája van, eddig egy CD104/304-ből se hallottam ekkorát. Ez hogy is van? Ugyanazon panel másképpen szól? Igen. Miért? Más a tápegység, leginkább a táptrafó a CD104-hez képest.. Az a CD100/101 trafója... És igen pont úgy szól, mint egy CD101 (abból is a legutolsó kiadás, ami már ugyanúgy tele van szemetelve SMD alkatrészekkel). tetszik a hangja. Nagyon..Kezelése: Philipses. Minimalista. Nagyon jópofa ez a szenzoros gombsor..de : találja meg valaki sötétben, hogy hol is kellene érinteni. Zéró megvilágítás... nem lehet látni már félhomályban se, hogy hol is vannak a gombok (mármint a felíratai, azok a gombok). a track direktbe léptetésnél ott van a 20 led, de a gombok 1-0-ig Iigen nulláig) már el vannak a felette világító számokhoz képest...azt se lehet egyszerűen megtalálni. dizájnos, nagyon látványos, nagyon menő, de nem kényelmes... CDX2-ben picit javítottak ezen ... ott legalább a PLAY világít. Kinézete: nagyon menő...még ma is. Gyönyörű. Azért a felnyíló üveg tető (ami persze plexi) igen látványosSúlya: az van... békebeli Philips 8-10 kiló körüli...távirányító? nincs...itt még nincs... azt valamiért a B&O nem kért.. sajna (Marantz felíratos CD104-ben volt táv vevő).
jah azt nem írtam, hogy miért szedtem még szét most: elért a baj multkorjában, egyik tető nyitás közben... letört a nyitó fogaskerék fogaiból szép kerregés közepette... na akkor mérgemben elraktam... tudtam, hogy ugyanaz a fogaskerék, mint ami a CD104/204/304 és klónjaikban van...néztem ebayen... két cégetb találtam aki gyárt hozzá... egyik a fotón már nagyon silány 3d nyomtatás volt, fogak se stimmeltek rendesen... és drága... másik elvileg olyasmi anyagból csinálja, mint a gyári...szilikonszerű anyag...az is piszok drága... na itt jutott eszembe, hogy van egy optika hibás CD204-em... szegény elbúcsúzott ettől a fogaskeréktől. Sajna már porladásközeli állapotban van ez a fogaskerék is (legalábbis nem túl bizalomgerjesztő a kinézete). de azért átépítettem.. na az is szép mutatvány... teljesen szét kell kapni a nyitószerkezet ezen oldalát...amihez az üvegtetőt is le kell venni... volt izgalom, nehogy eltörjön a műanyag tartó...az is 37 éves és ha már felkeményedett és törik, sírok. szerencsére nem keményedett fel, ki lehetett pattintani ...most tökéletesen megy..de azért rendeltem ilyen fogaskereket.. foghúzás volt 2db 12400FT (van még több iylennel szerelt készülékem, legyen tartalék ha kell)...
No most ott tartok, hogy tesztelem és élvezem a hangját a készüléknek.. majd meglátom mi lesz...nagyon tetszik a hangja. régi álmom volt.
