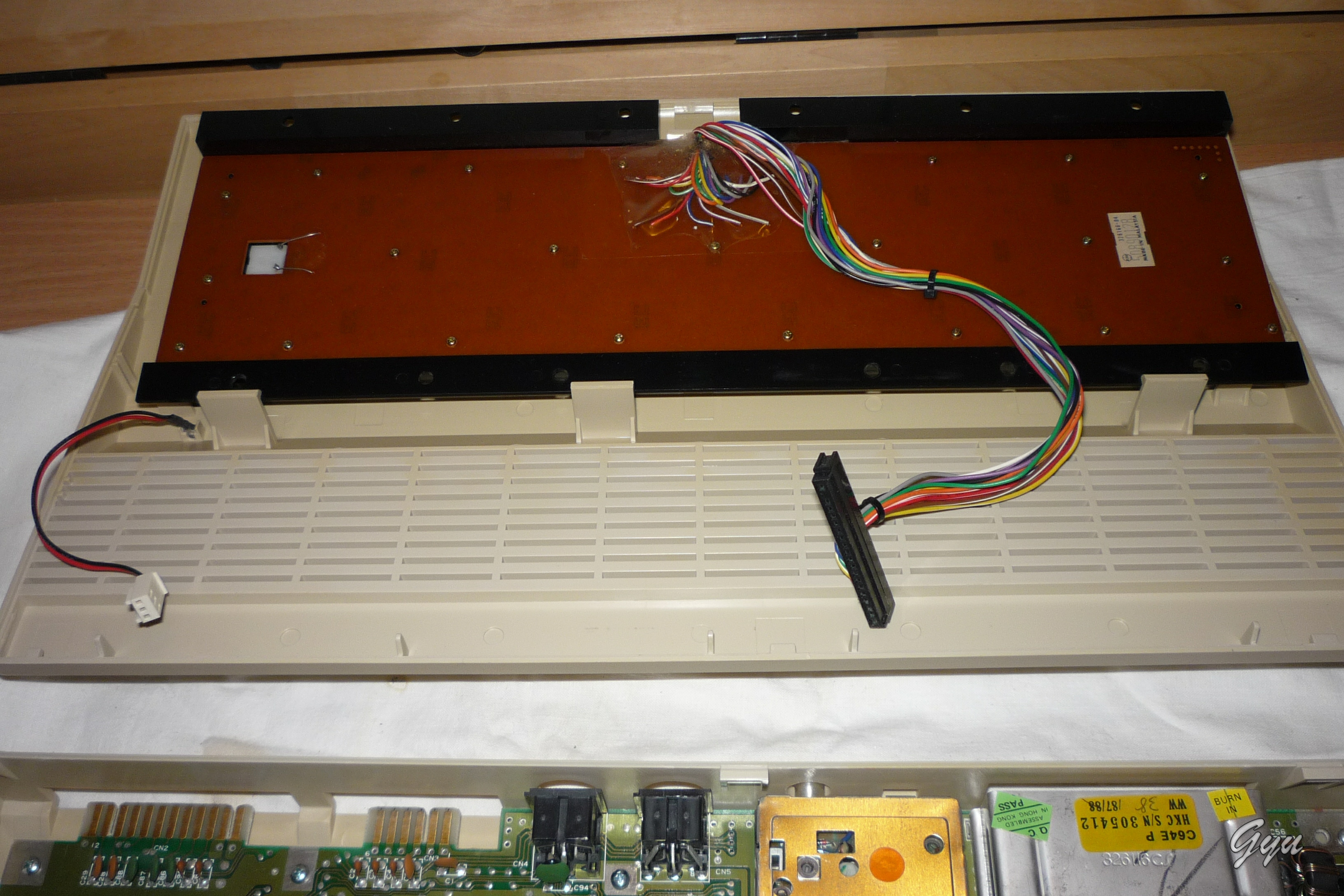

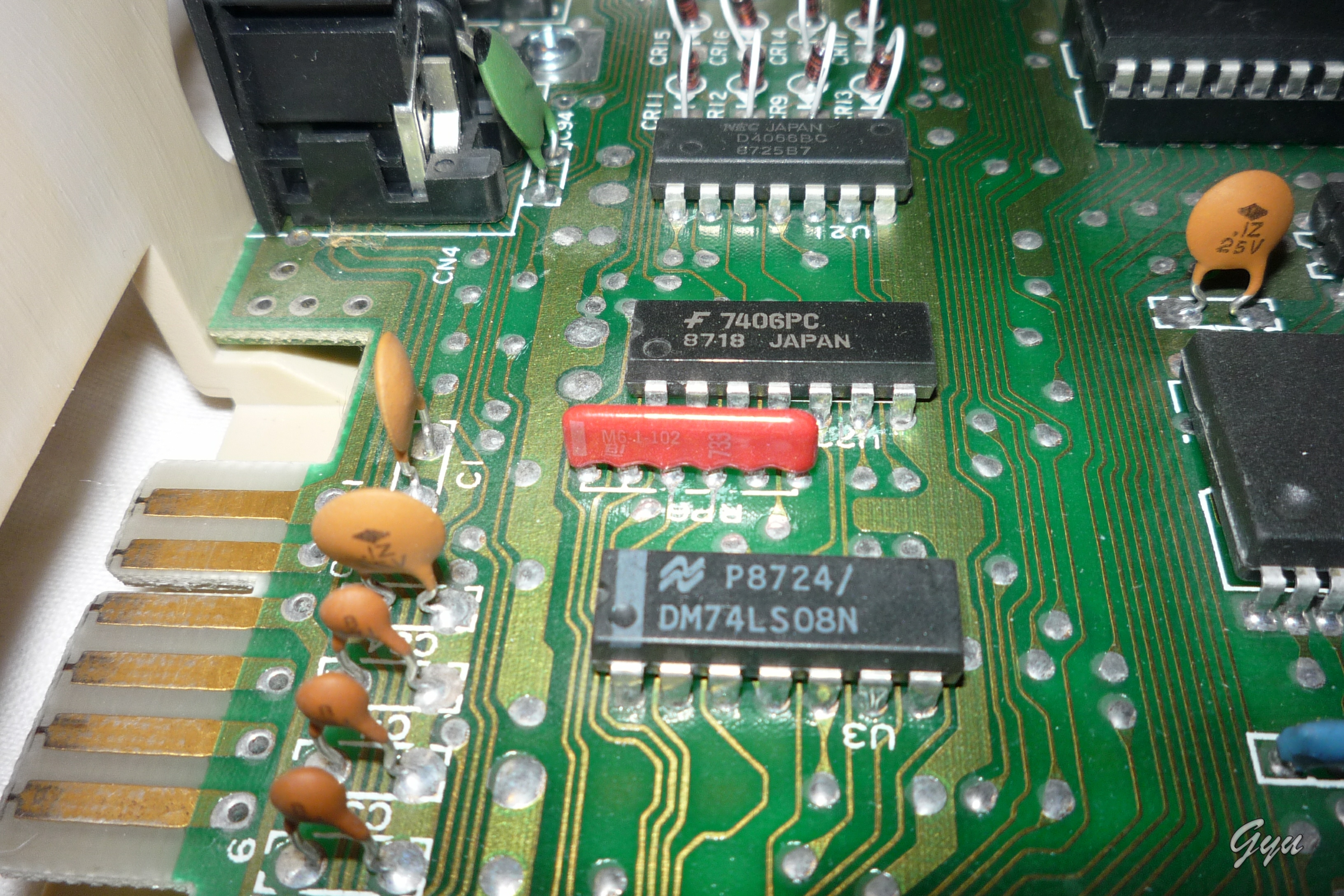

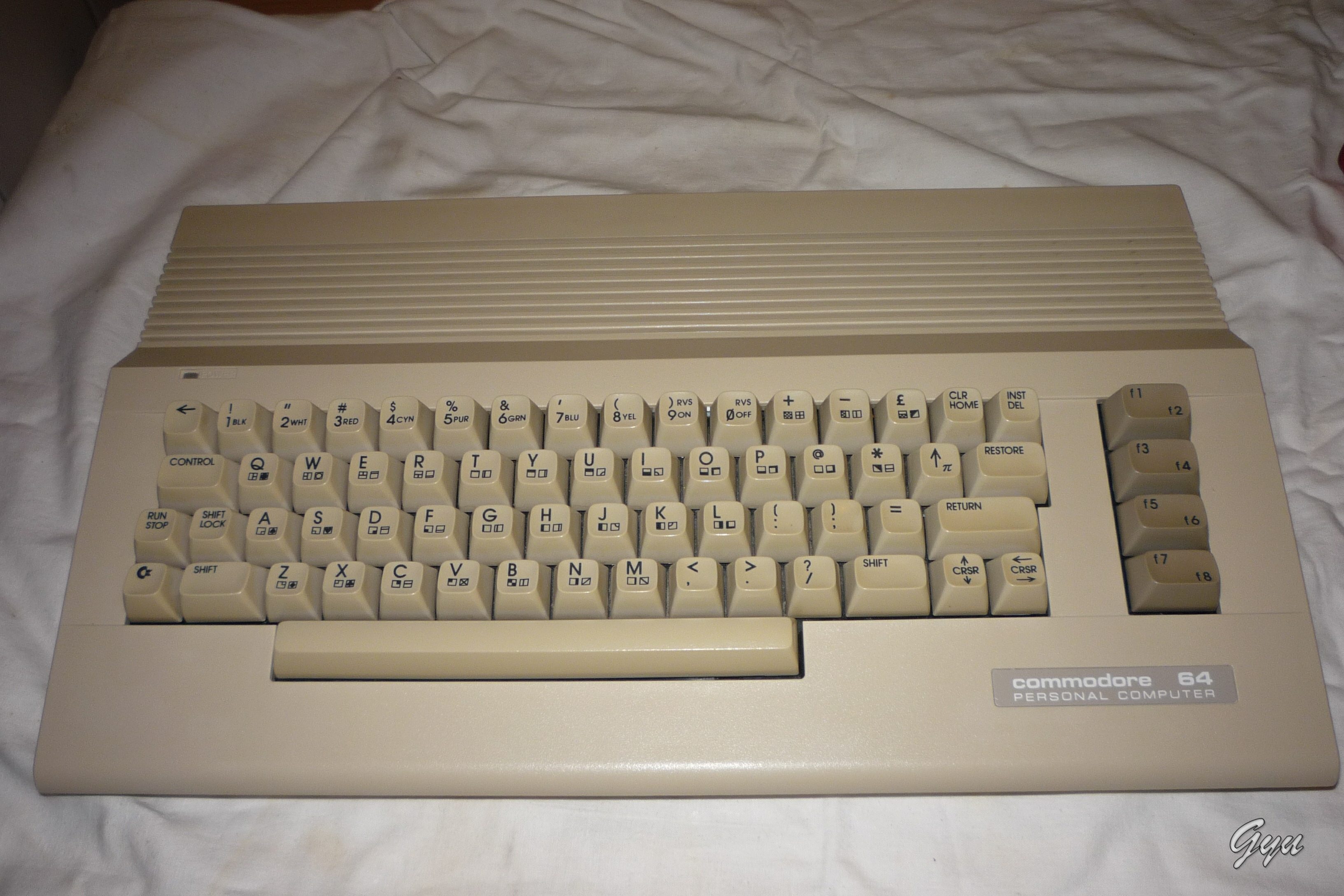

Sok hifi és autórádió után kicsit kalandozzunk el a retro számítógépek világába.Ez a C64C gyűjteményem része. Hibátlanul vettem (ez ritka nálam), így javításáról nem kell beszámolnom. Kis takarítás kellett csak neki.(no meg retrobright). Bevallom a C64 ezen ráncfelvarrott verziója mindig is tetszett nekem, ellentétben a"kenyértartó formájúval". Jut eszembe volt egy hibája: néha a billentyűzet nem ment, vagy csak összevissza. Gyakorlatilag egy elrepedt forrasztás okozta ezt a jelenséget a billentyűzet csatlakozojánál. Egy dologról beszélnék, ami sajnos hibásan terjed a neten (a sok hozzá nem értő "jutúbernek" köszönhetően). A C64 tápja százasszög egyszerűségű, minél olcsóbb gyártás lebegett a mérnökök szeme előtt. Egy trafó, kétutas egyenirányító, egy pufferkondi és egy stabkocka a DC vonalon. És itt jönnek a félreértések. Egyre több emberke tolja, hogy UA7805 van benne. Nem , nem az van. Egy Sanken stabilizátor van benne (lusta vagyok a tipusát megkeresni). Az ok nagyon egyszerű, amiért ezt a tipust választotta a gyártó. Egyrészről a a C64-nek 1.5A áramfelvétele van max,amit az akkor gyártott UA7805-ök nem tudtak volna kielégíteni (azok 1A-esek voltak). Másrészről a Sanken stabkockája megelégszik kb 1V-al többre , mint amire stabilizálnia kell, a 7805-nek meg minimum 3V-al többre van szüksége a stablilizált kiementéhez képest. És miért lényeg ez? Jó pár menettel kevesebb lehet a trafó szekunder tekercse, ha kisebb feszt kell előállítania. És biza az is költség. (ugye a C64 kezdeti ára 599USD volt, Jack Tramiel saját bevallása szerint 100 százalékos haszonnal árulta a cége, azaz kb 300USD-ből kellett kihozni a gépet mindenestül együtt). No ez így rendben is lenne...de sajna volt egy hibája a Sanken IC-jének (amit addig nem igazán tudtak): alacsony bemeneti feszültségnél...azaz az alsó határ közelében hajlamos volt az IC rövidzárlatba átmenni a kimenete felé... Na ez viszont pont elég volt, hogy a kimeneti 5V helyett kb 6-7 V ment ki, ezzel kinyírva az összes TTL áramkört , ami erről a stabkockáról ment. (igen nem mindegyik megy arról, egy része a gépben található UA7805-ről megy).Sanken kijavította a hibát , kiadott egy javított verziót a stabkockából, melynek tipusa ugyanaz, a végén a betűjelzés változott. Persze nem tudhatjuk, hogy a birtokunkba jutott gép tápjában melyik van, ez igaz. De egy hamis infót máris oszlassunk el: sok Youtuber a nagy C64C-hez kiadott tégla tápokra mondja , hogy azokban van. N E M !!!!! A hibás működésre képes IC -elvileg- csak a korai kiadású C/! tápokban lehet, amik olyan csapott elejűek, én csak varrógép pedál formájúaknak hívom. Elmondom, hogy a C/!C tápjában miért nem lehet ez az IC: A "shortboard" alaplapokon (tehát a C64C, Aldis C64G) korszerűsített a gyártó, kisebb fogyasztású IC-kből épül fel, így a gépben lévő UA7805-öst elhagyták, minden TTL IC a tápegység 5V-jával megy. És ez a lényeg: a shortboardos gépek 1.7A vesznek fel max a tápegységből. A hibás Sanken IC meg 1.5A-es volt. Na és itt van amire figyelni kell: A longboardos alaplapok simán használhatóak bármely táppal, a shortboardost meg nem illik régi 1.5A-s táppal járatni, mivel túlterheljük vele a tápot. (Már füstöltettem meg egy kissé egy plus/4-es tápot C64C-vel-igen csati ki volt cserélve azon a tápon).No ennyit a technikai magyarázatról. Jótanács: ha biztos akarsz lenni , hogy nem kaphat a gép túlfeszt, használj power shaver-t.

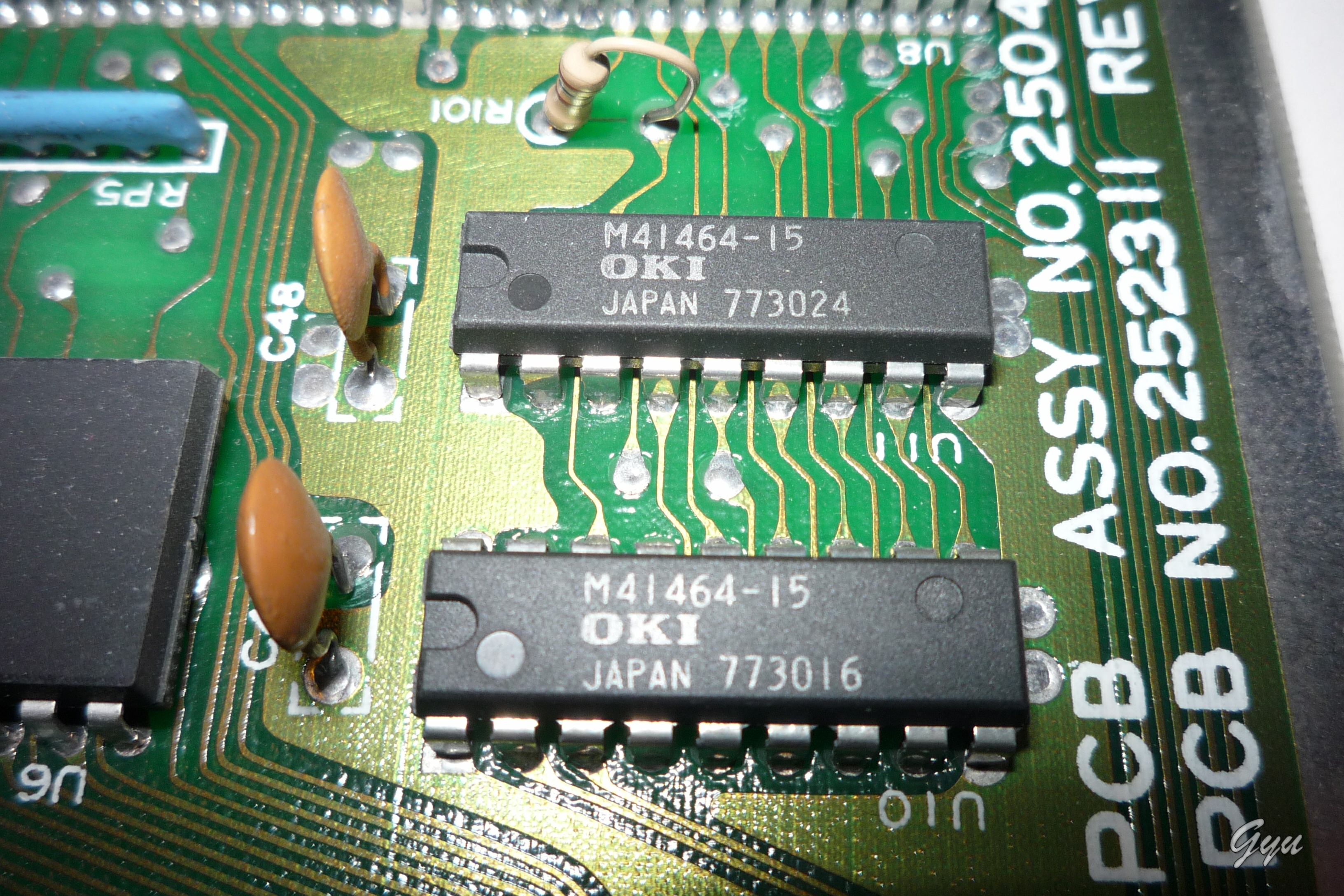

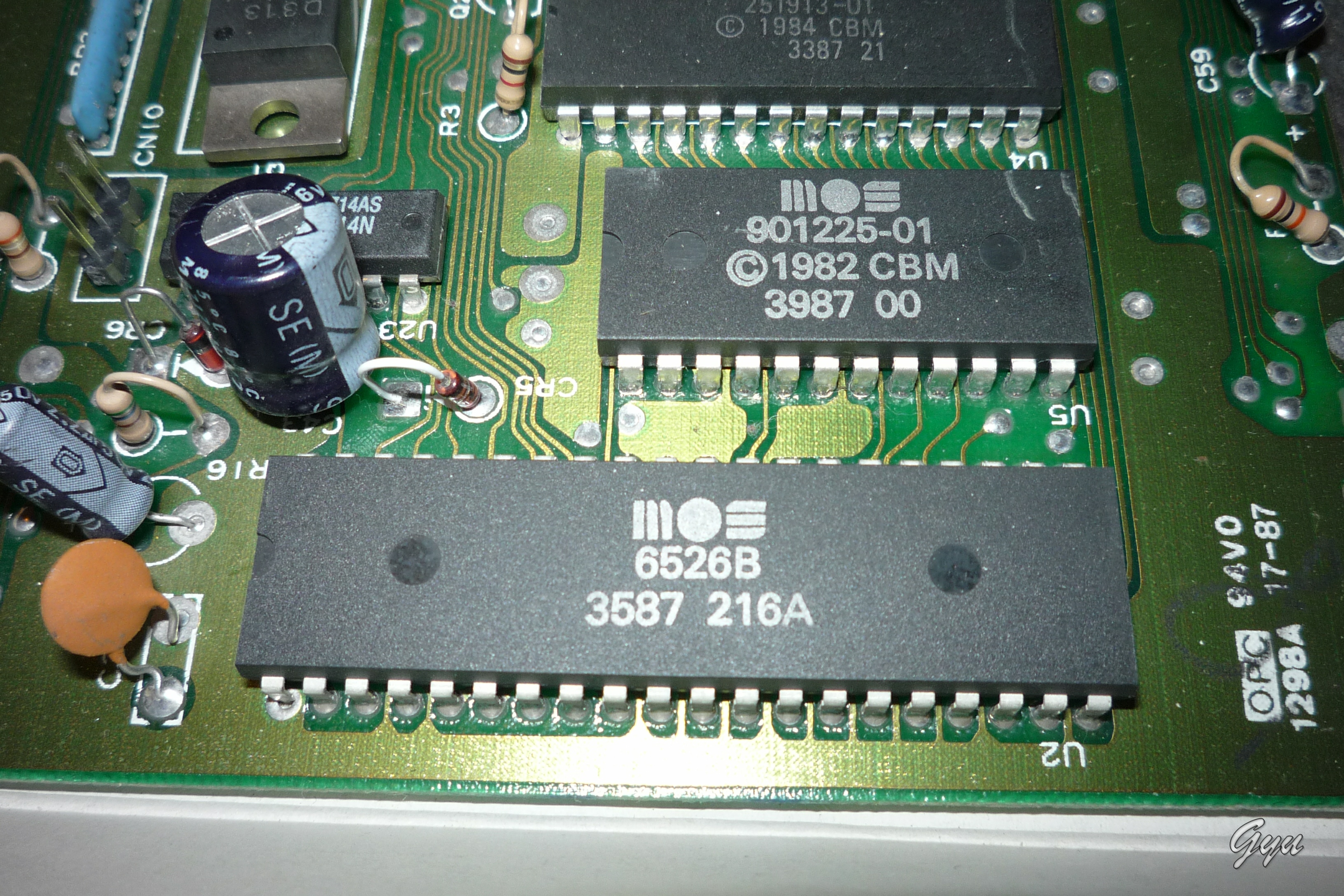

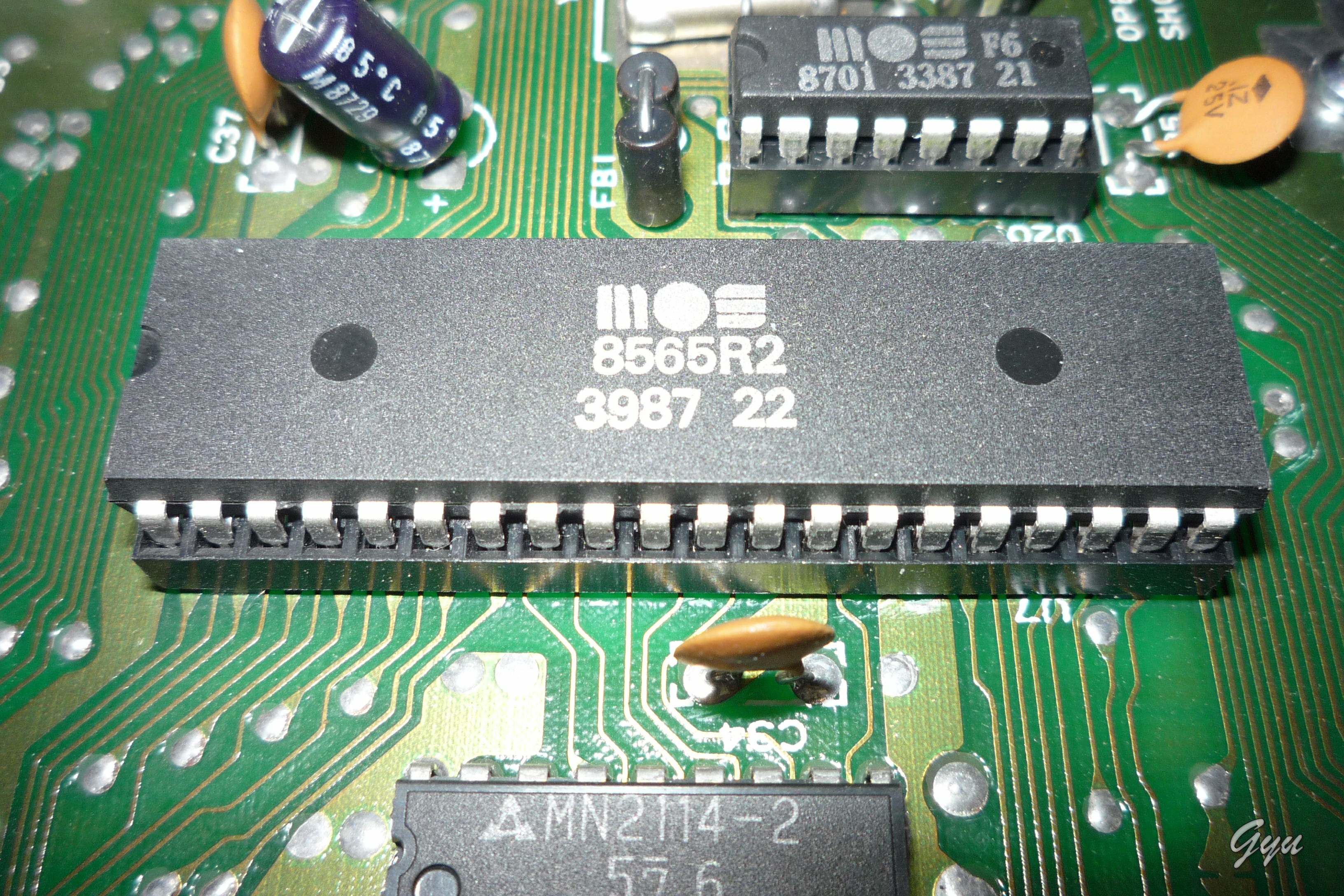

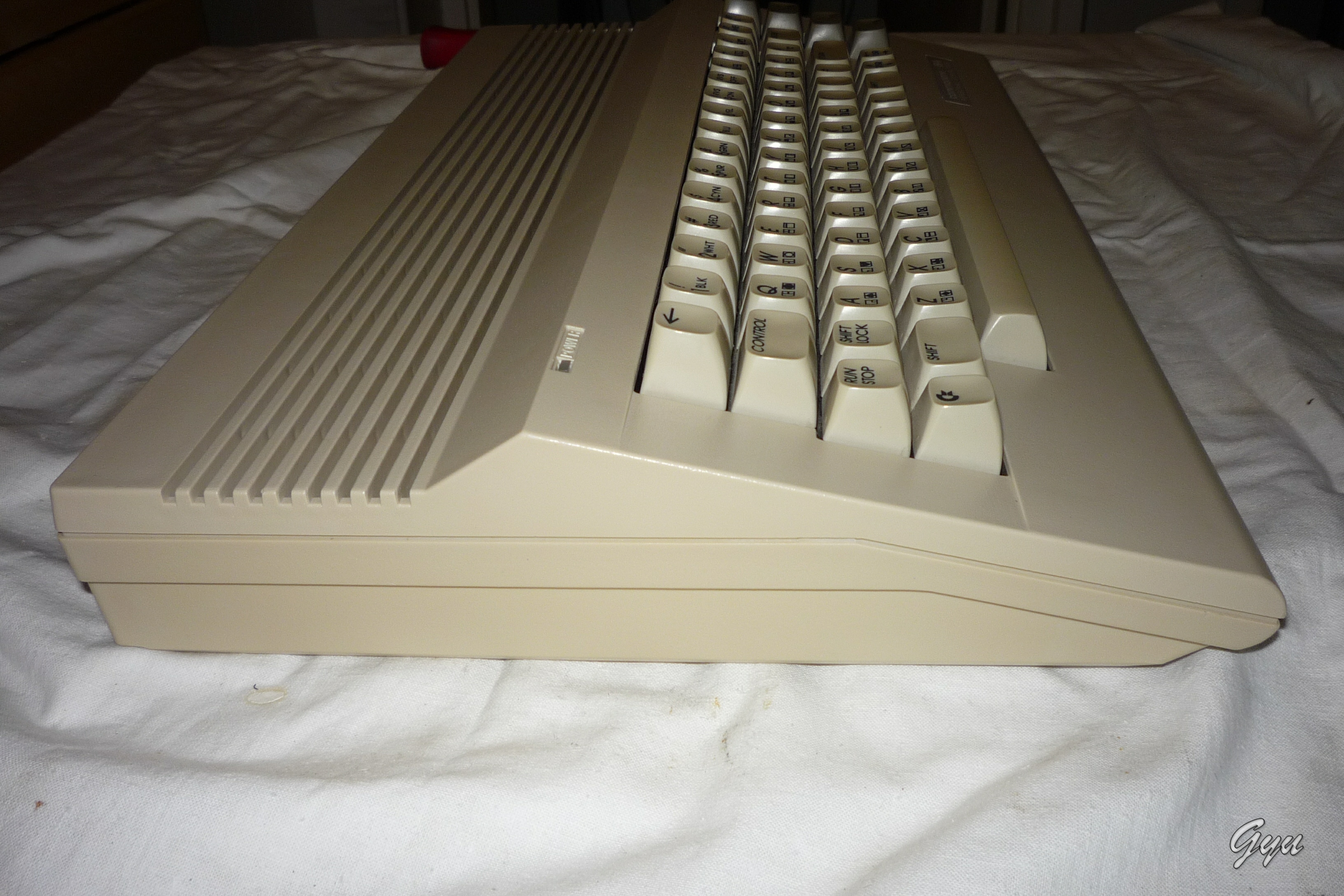

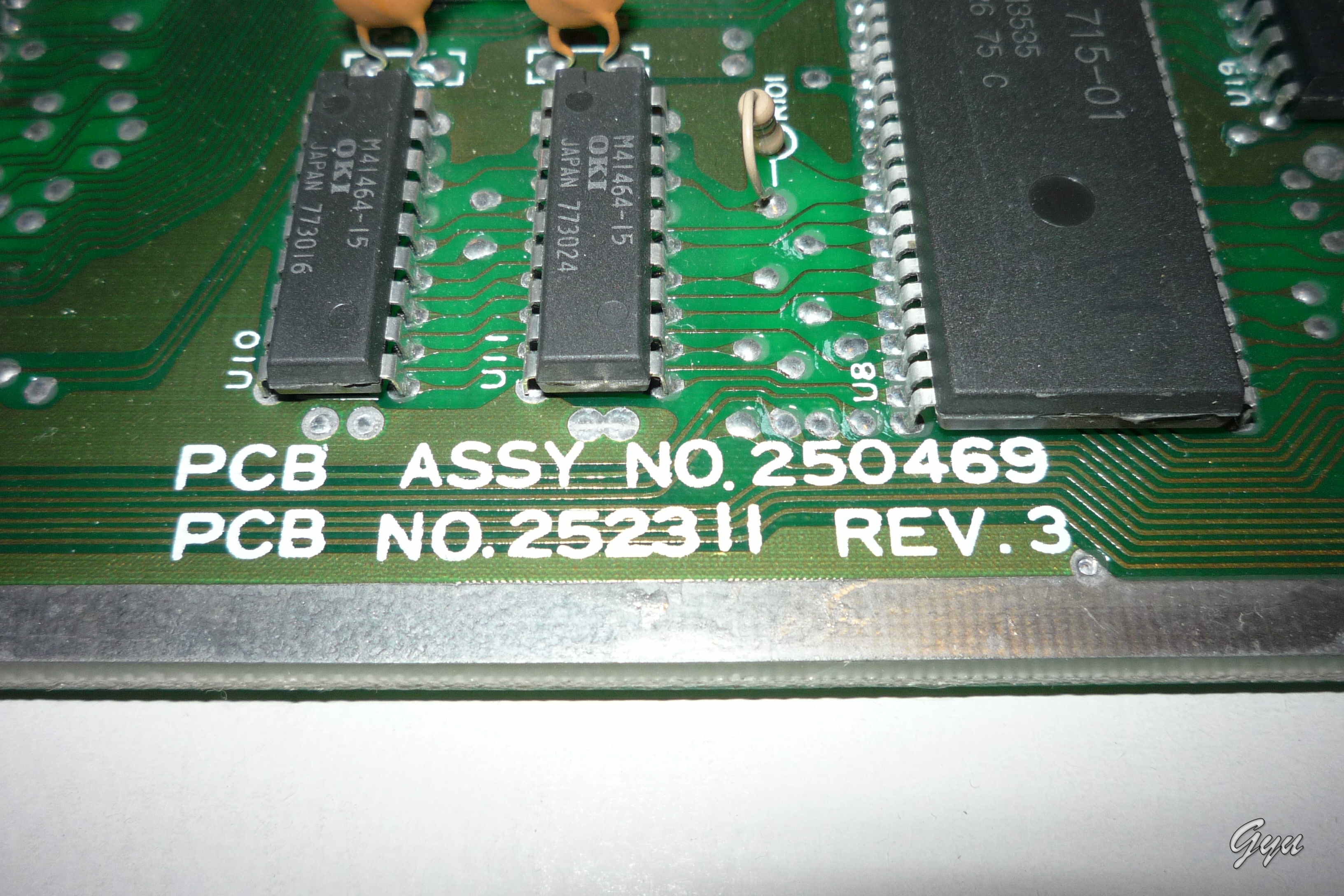

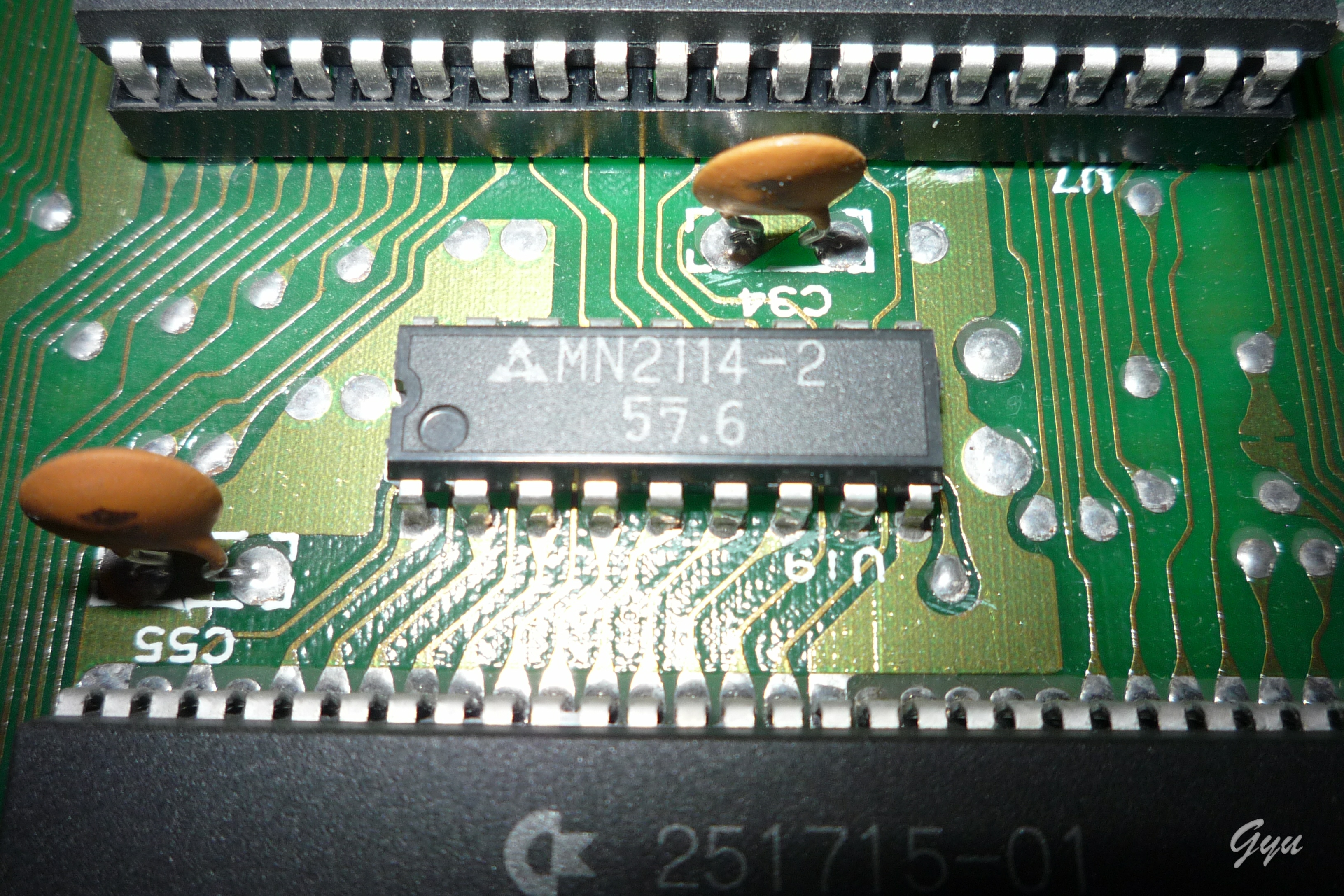

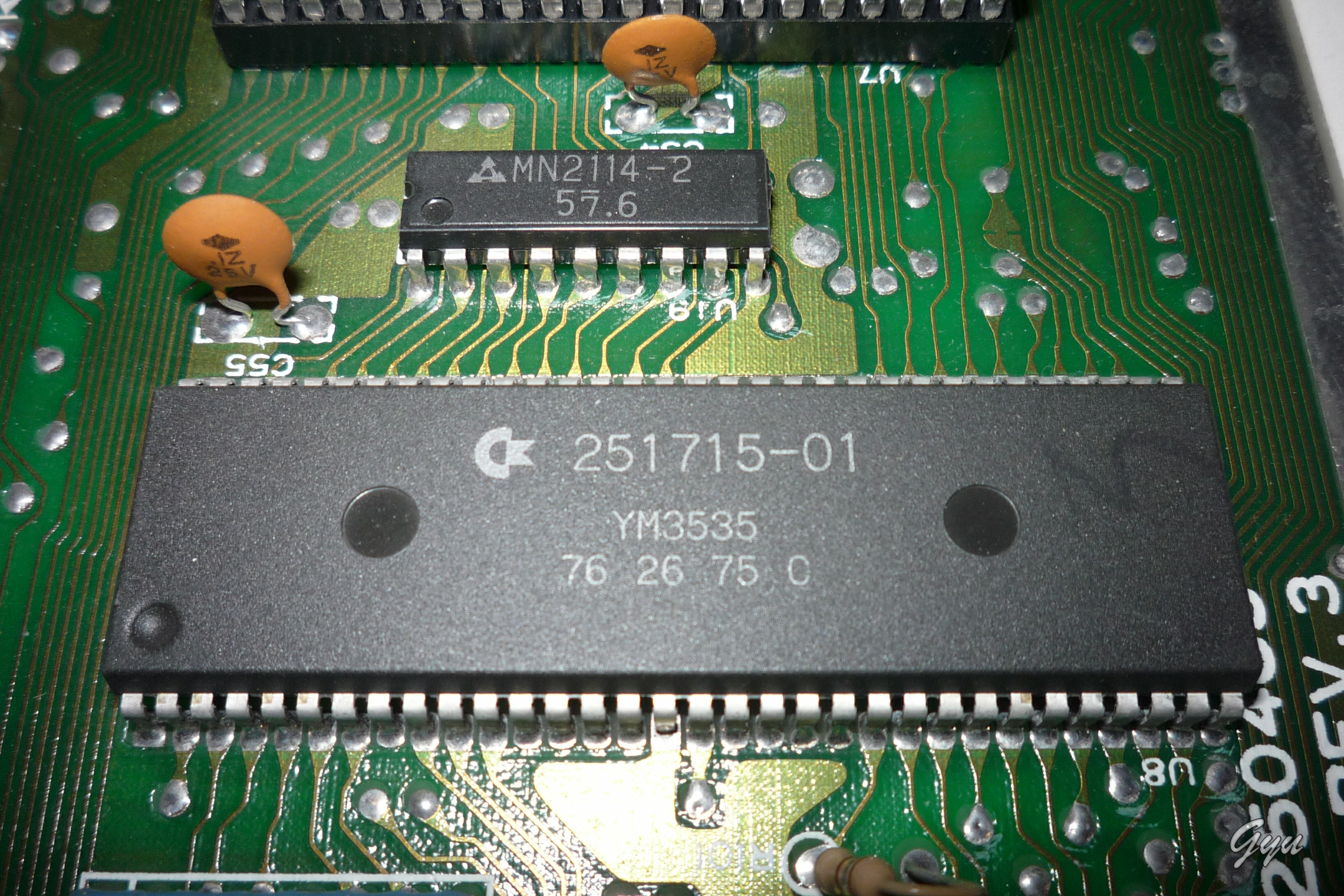

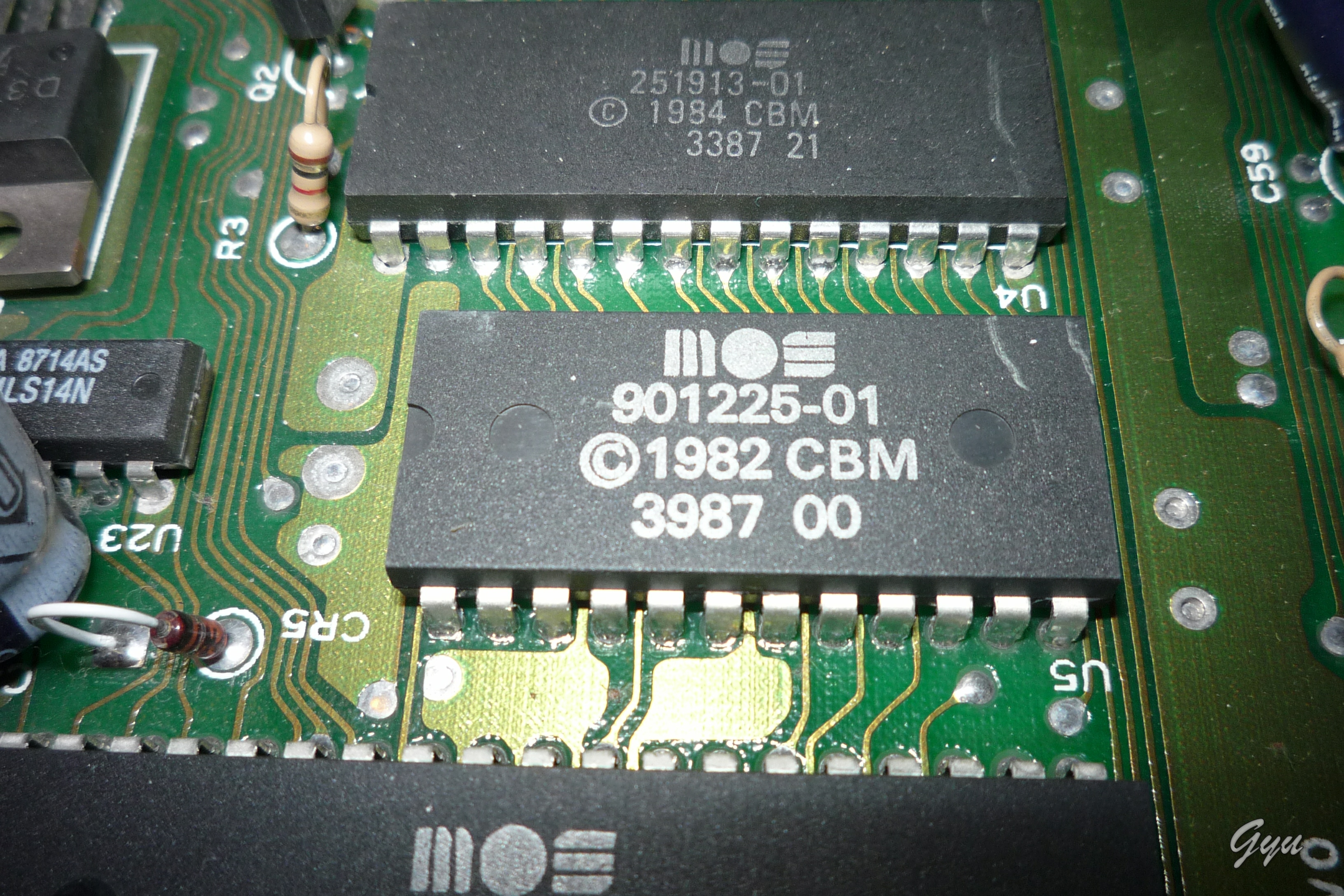

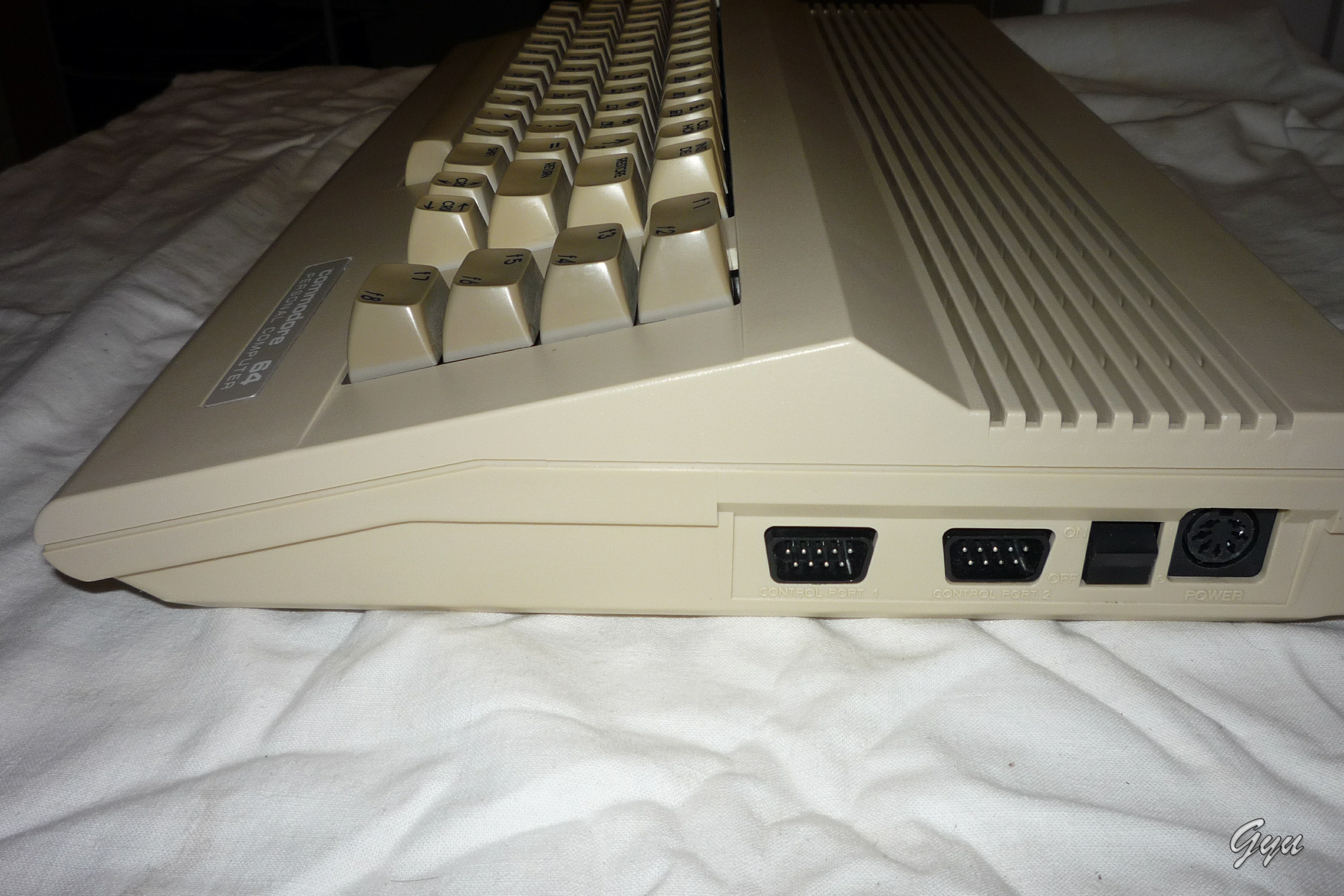

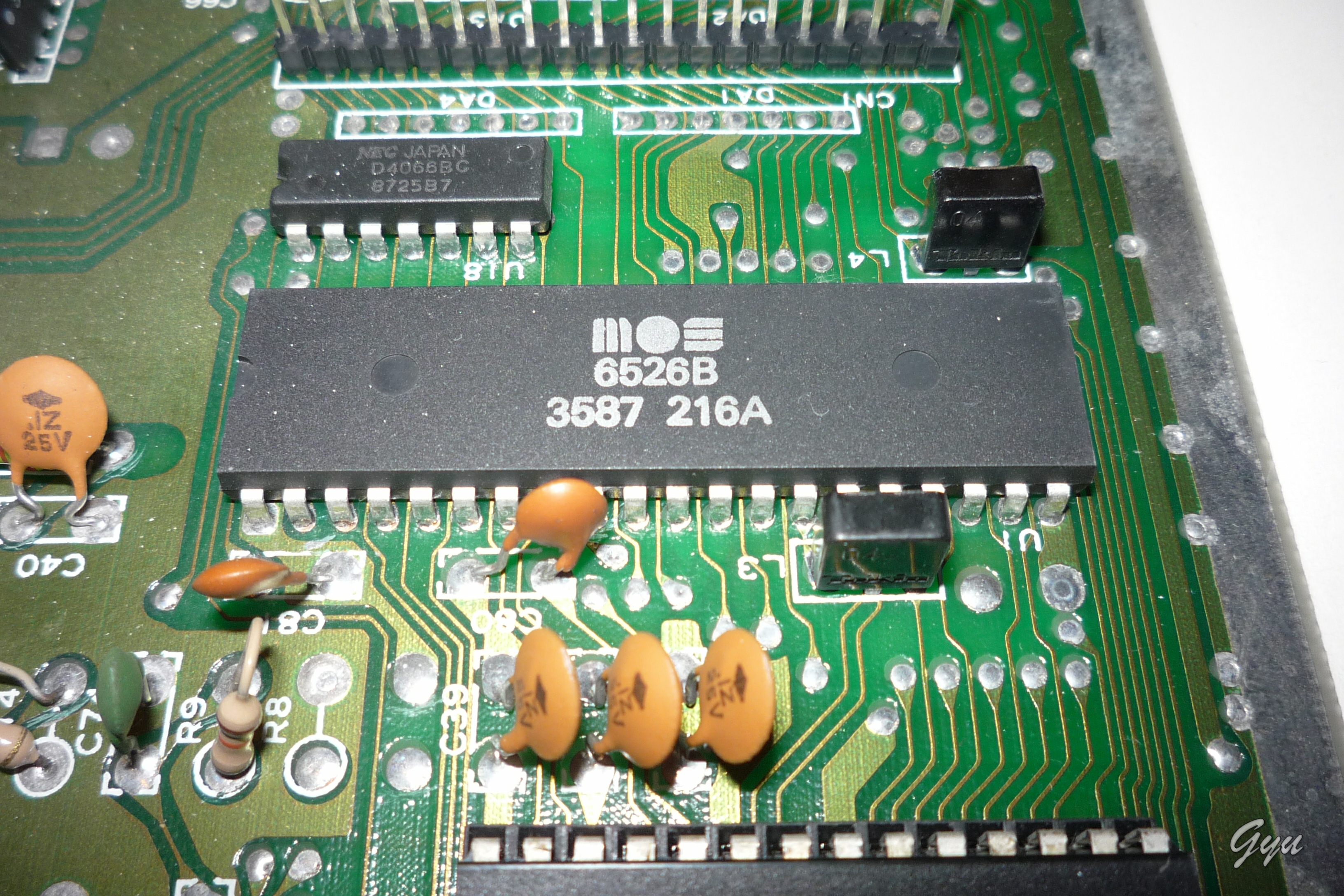

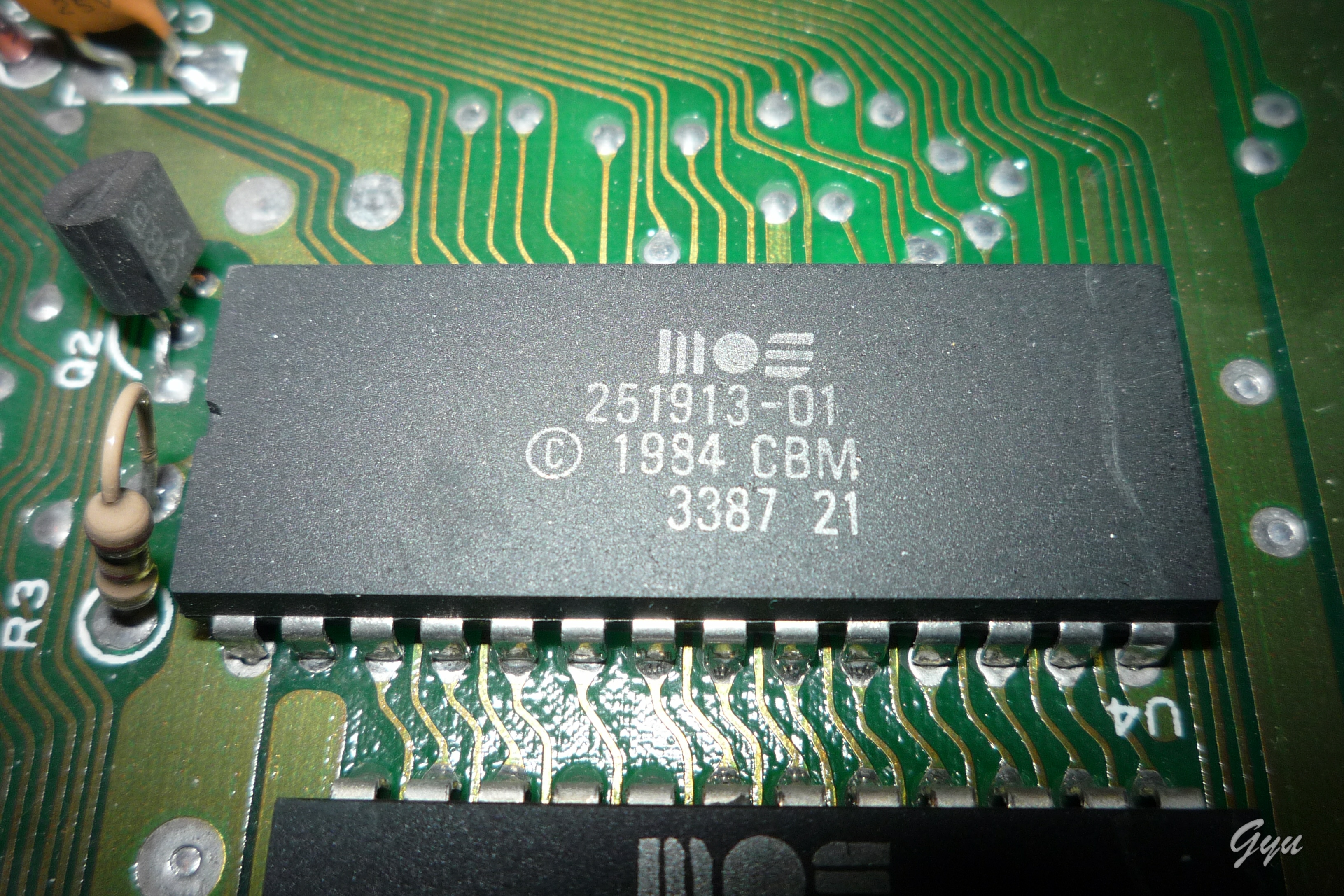

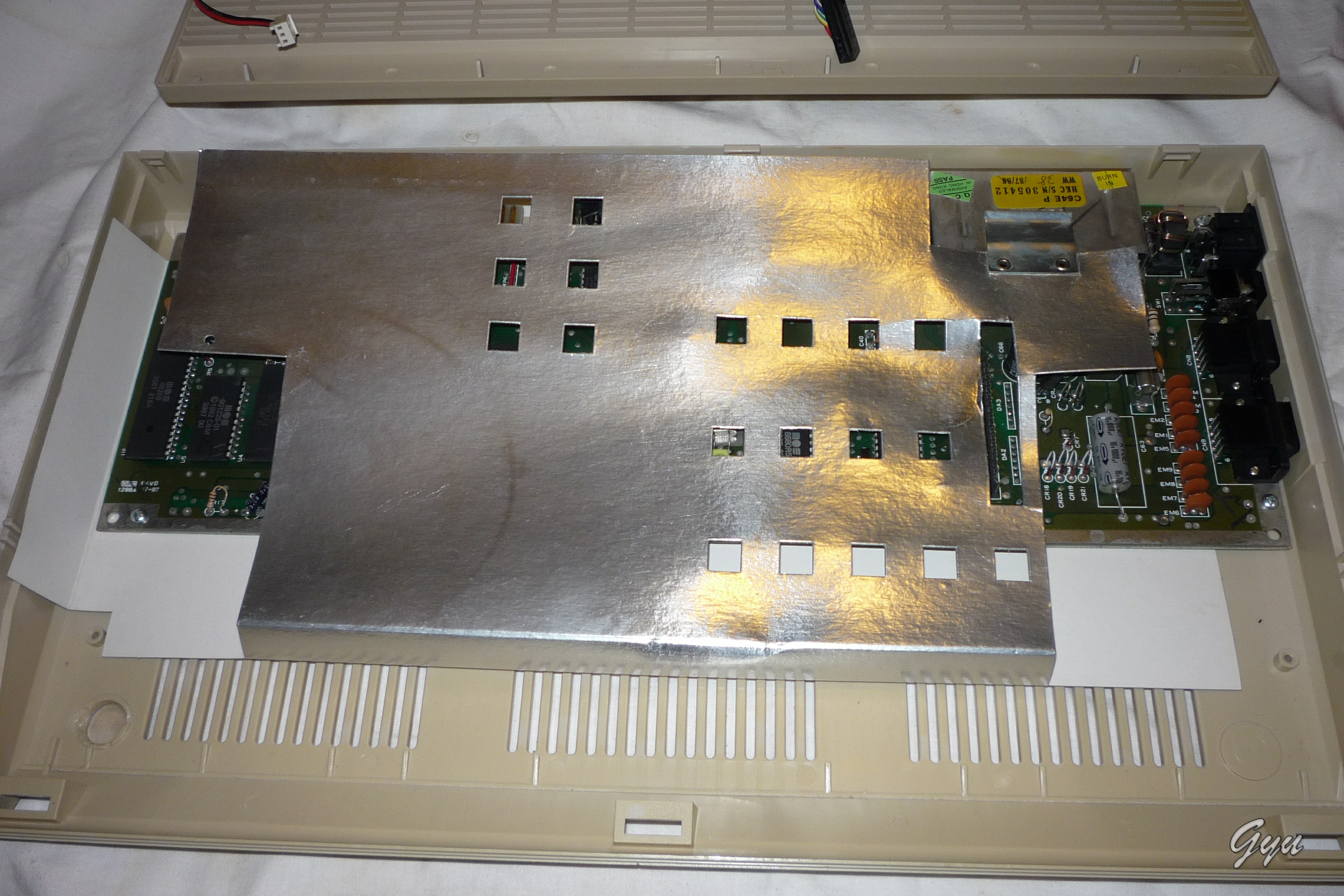

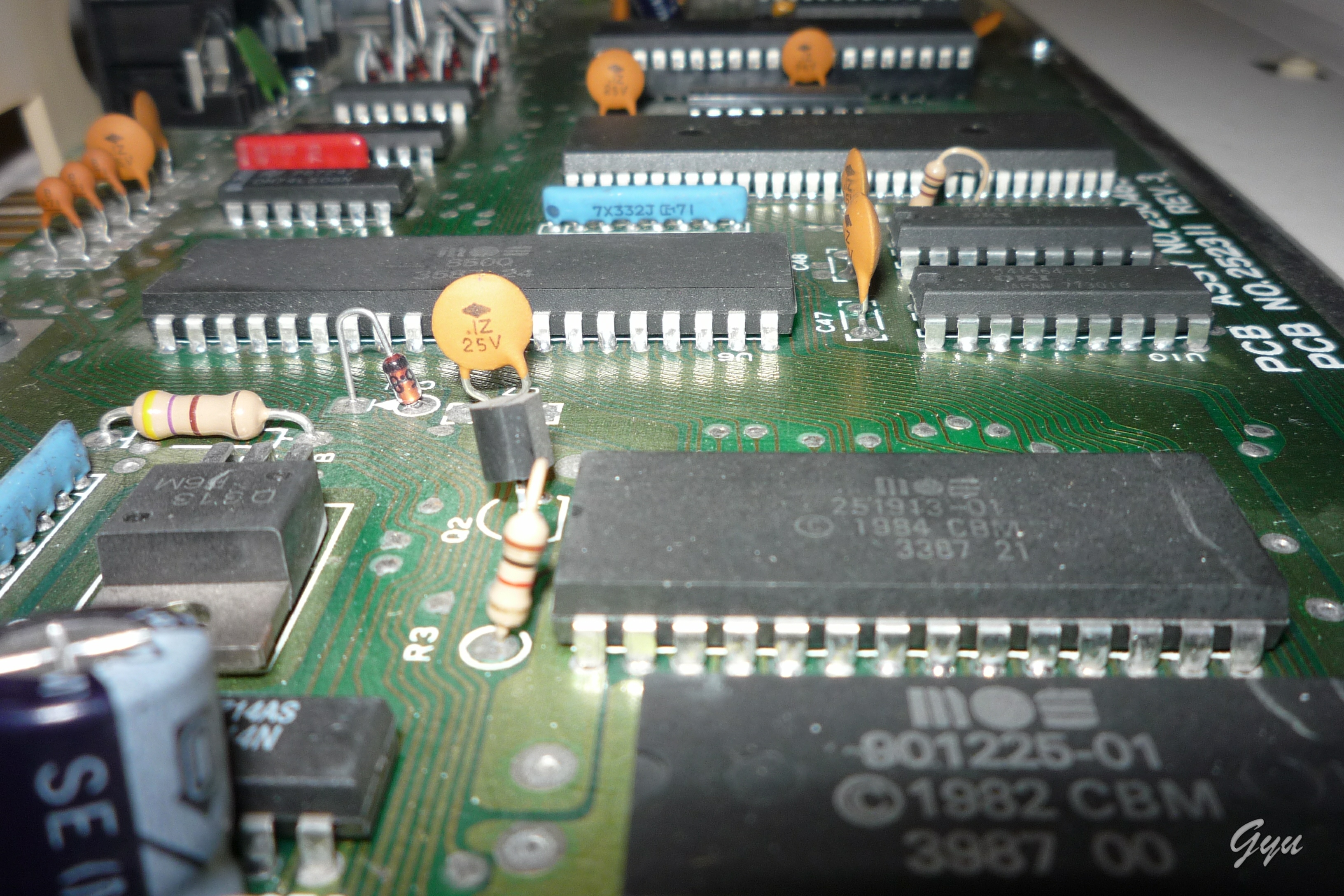

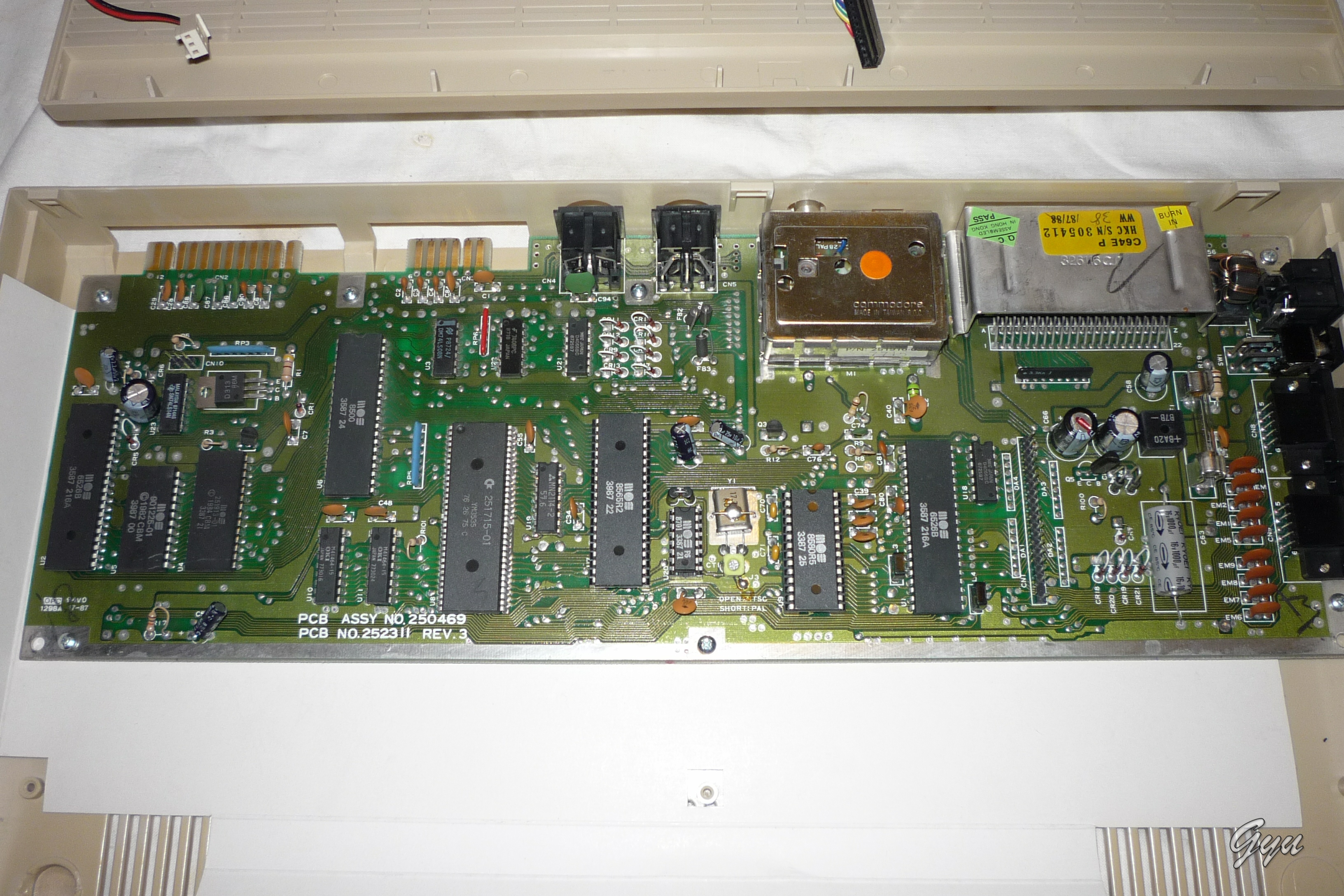

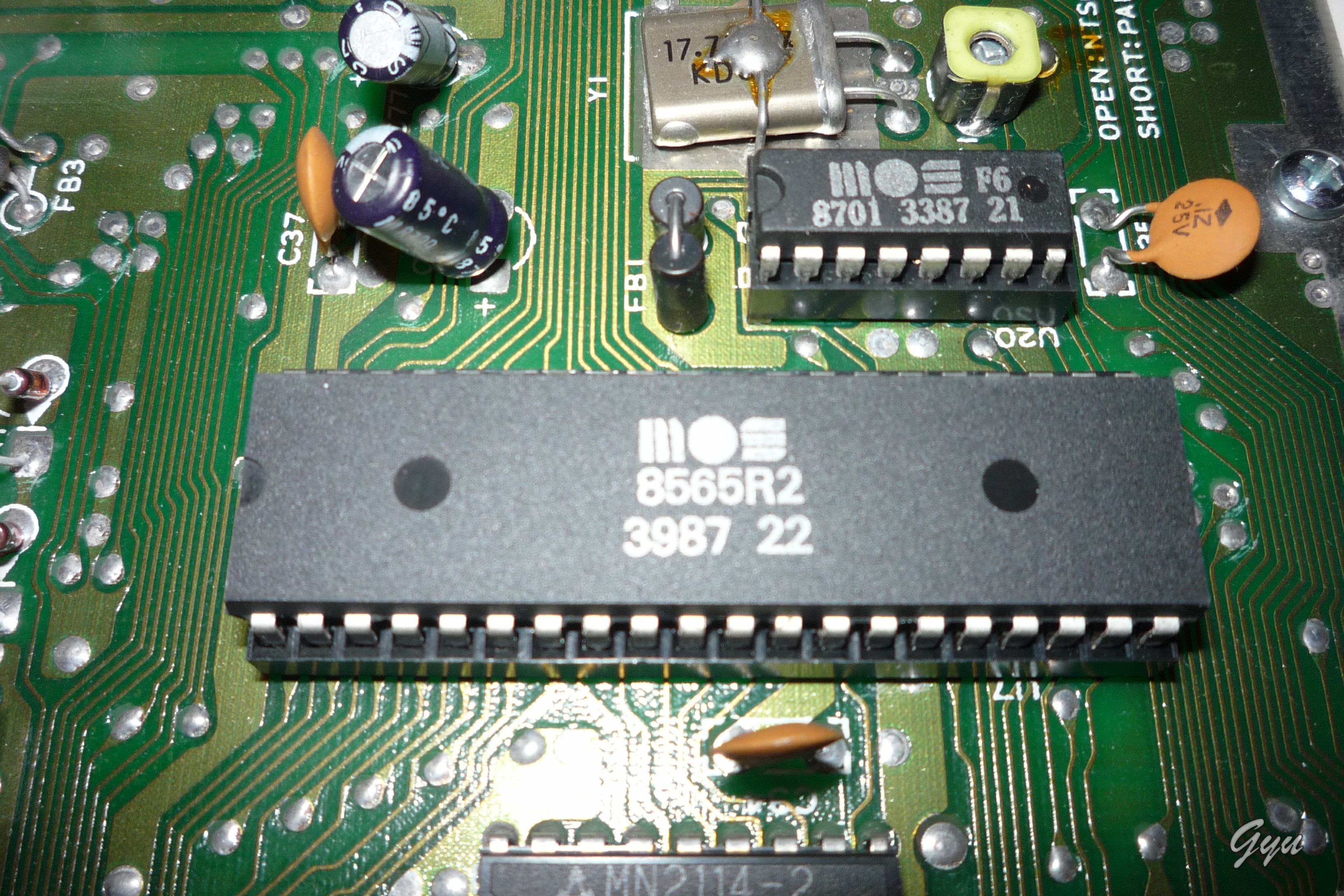

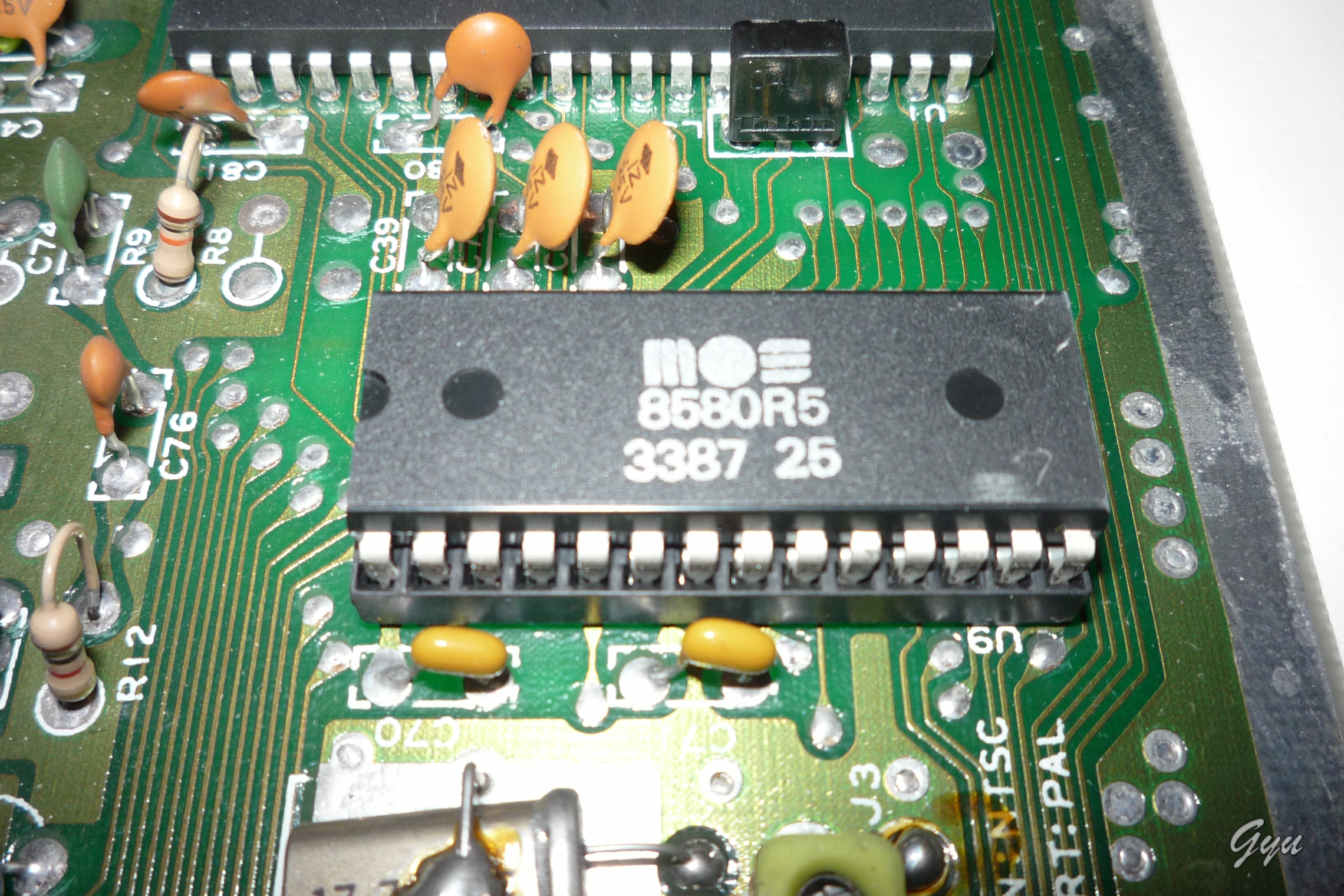

No de picit beszéljek a gépről: tetszik. Azért ez a forma mai napig megállja a helyét. Nem mindenki szereti, mert ezekben állítólag másként szól a SID, nem tudok róla véleményt mondani, nincs kenyértartóm. Börtönrács jelenség ezen gépen is meg van közepes erősséggel. Maga az alaplap tetszik, szépen elkészített, megtervezett. A C64, mint gép szintén tetszik. SID maga korában nagyszerű volt, grafikailag sem volt olyan rossz (bár annyira nem is nagy szám nekem... ). Basicje egyszerűen nevetséges. (elárulom én Enterprise-on és TVC-n "nöttem fel"). Még a TVC is lekőrözi a C64 BASICjének tudását. Tudom sprite-ok... az a nyóc.... (majd fogok olyan gépet mutatni, ami 31 sprite-ot tud, mégis a VICII tudása a komolyabb). Géphez beruháztam egy sd2iec cuccosba, jól használható vele. No röviden ennyit a világ legnagyobb példányszámában gyártott számítógépről.
